可變信息情報板（Variable Message Sign以下簡稱：VMS）是基于文字和圖片等不同形式為道路使用者提供動態的交通信息，實時對交通情況實行高效誘導，從而提升交通道路的管理效率。根據交通道路具有全天候時效的特點，這要求VMS在光學顯示、電氣安全、EMC、環境適應、結構安全等方面作出了高規格的標準。

什么是歐盟EN12966標準？

EN12966是歐洲交通顯示屏的標準規范(European Norm EN12966)。它是歐盟國家專門設立的一個技術標準，所有進入歐盟國家、挪威或瑞士的道路交通指示市場的交通顯示產品都必須通過此項標準才能獲得入門資格。EN12966標準存在技術難度大、認證費用高和認證周期長等情況，這加大了國內企業進軍歐盟交通市場的難度。

EN12966標準可變信息情報板

歐盟EN12966標準對VMS的要求覆蓋面廣，指標分類更詳盡。它主要對產品中的光學設計、電氣安全、EMC、環境適應和結構安全作出詳細的規定。交通企業所提供的VMS產品必須嚴格按照其標準，通過全部測試，產品方可準入歐洲市場。如果與歐洲本地先進制造商直接競爭，則VMS產品需以全部測試的最高標準通過。

那么，歐盟EN12966標準具體規定了哪些方面呢？

EN12966標準對哪些參數有特定要求？

針對不同的地理位置和氣候條件，EN12966首先在VMS的光學設計上作出嚴格的規定，主要表現在亮度、對比度、投射范圍、色域等方面進行解釋與劃分。以下為大家闡述一下關于EN12966標準中對光學設計的具體判定標準。

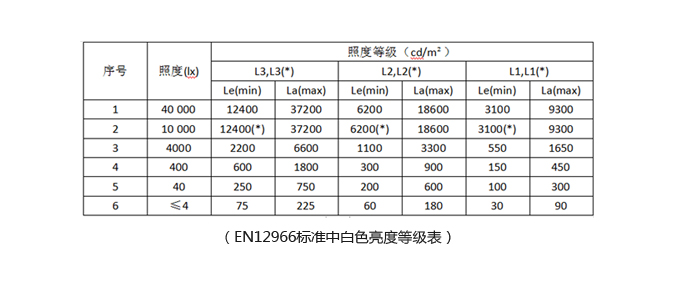

（一）亮度Luminance （cd/m2）

亮度是VMS的一個重要顯示參數，需要根據不同環境照度（清朗白天、黃昏和夜間）條件下進行匹配，亮度太高會造成眩光、太低則則會降低視認距離。在EN12966標準中，根據紅、綠、藍、黃、橙、白不同顏色，在不同照度條件下的發光亮度取值范圍做出了詳盡的規定，以發光為白色時為例,在標準表面照度分別為 40000lx、10000lx、4000lx、400lx、40lx和≤4lx 時，白光法線發光亮度的取值范圍均被劃分為L1、L2、L3三級（其中L3要求最高），以滿足不同應用場景下的需求。

根據上圖，白色亮度在不同照度的基礎上分為3個等級。當照度為4000lux時，L3,L3（*）的亮度范圍在12400cd/m2-37200cd/m2，從而劃分出六個不同的亮度等級，針對不同的交通應用場景，作出符合場景的亮度標準。

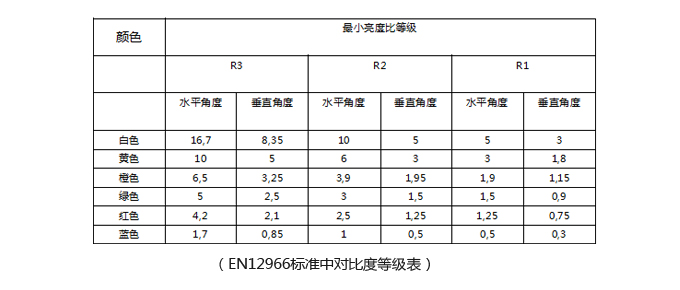

（二）對比度Luminance Ratio

VMS除了發光顏色、發光亮度等指標外，影響其視認性的另一個重要的指標是顯示亮度與VMS底板反射的比值，對比度提高意味著顯示內容更容易被辨識。在歐盟EN12966標準中，根據各類顏色以及不同的照度，分為R1、R2、R3三個等級，并且按R3＞R2＞R1表達對比度的高低。

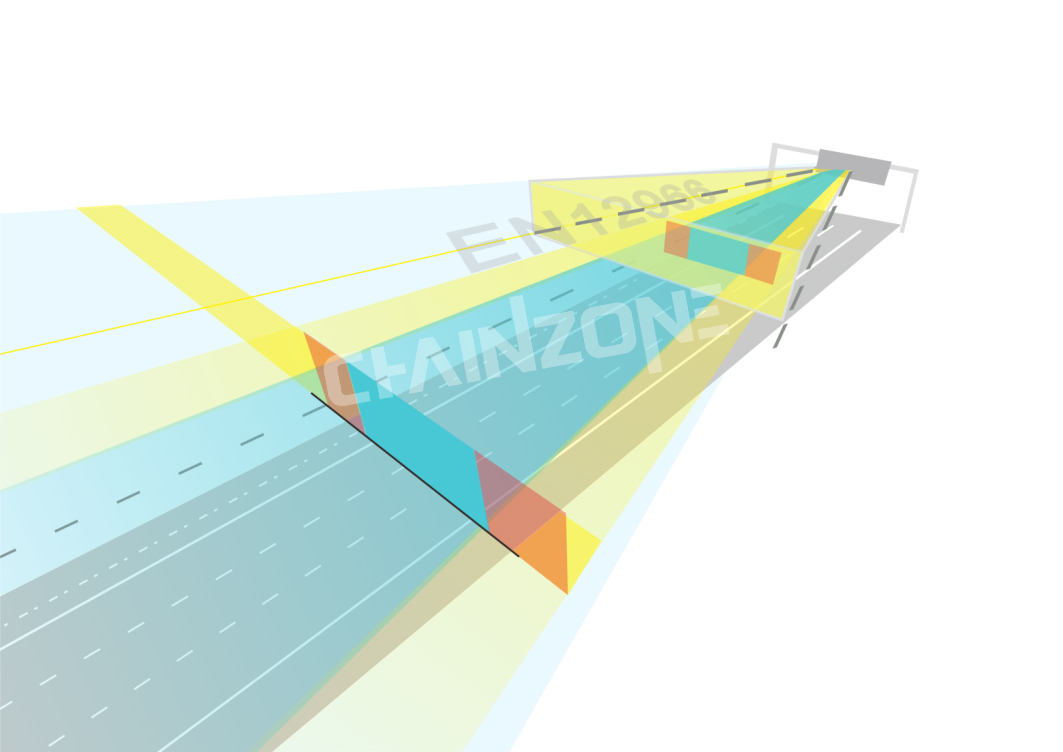

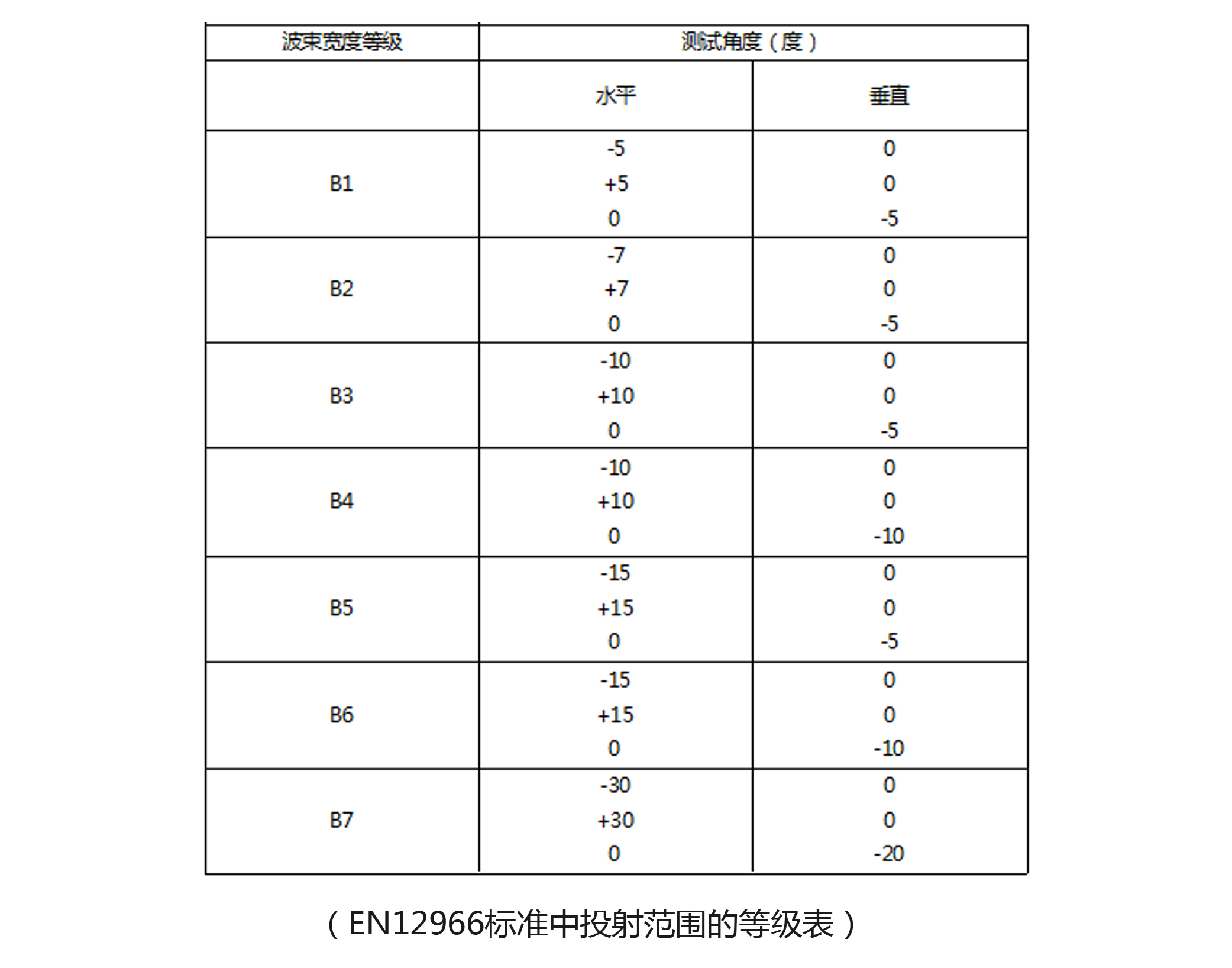

（三）投射范圍 Beam Width

沒有經過配光設計的高速公路 LED 可變信息標志發出的光，大部分都散射到水平向上的天空或者道路路面寬度之外的兩側，造成光污染和能源浪費，在歐盟EN12966標準中，采用不對稱配光最大限度地將發出的光投射到有效視認區域內。對投射范圍劃分為B1-B7七個等級，適用在不同的交通道路場景中。

在EN12966中，明確規定了垂直向下的角度以及水平角度，以B5為例，其水平角度為±15°，垂直向下為-5°，目前運用較為廣泛的等級是B4、B6、B7。

（四）顏色 Colour

各類顏色在有效投射范圍內的位置，根據色坐標的要求范圍，分為C2、C1等級。

在色譜上，我們可以看出EN12966標準在對比度、亮度和視角等要求都符合其標準的基礎上，對紅色、綠色、藍色、黃色、橙色和白色制定了各自的范圍，各類顏色必須遵循特定坐標內進行顏色混合，所得出的顏色才能符合EN12966標準的要求。

EN12966對VMS的可靠性有更高的要求標準，產品必須通過撞擊測試、腐蝕性測試、溫度測試等其他方面的測試，務求讓VMS能夠達到最好的可靠性測試等級。

（一）撞擊測試 Impact Test

VMS一般在高速公路運行時，會遇到風沙、冰雹、石子等撞擊情況，因此撞擊測試是模擬各種狀況對VMS的外部沖擊所造成的影響，確保VMS在不同的天氣條件和環境狀態中，能保持正常運行。

而EN12966標準規定用一顆重量為0.51kg的鋼球從距離1.3米的高度向VMS正面掉落，VMS沒有出現明顯損壞的，視為通過測試要求。

（二）腐蝕性測試 Corrosion Test

 在EN12966標準中，腐蝕性測試主要是模擬VMS面對汽車尾氣的高速公路環境下，或應對復雜多變的天氣情況下，VMS是否會受到影響。

腐蝕性測試將VMS持續置于中度鹽霧的環境240小時（即10天），通過特定時間后，VMS在顯示效果和外觀結構沒有明顯損壞即視為通過測試。

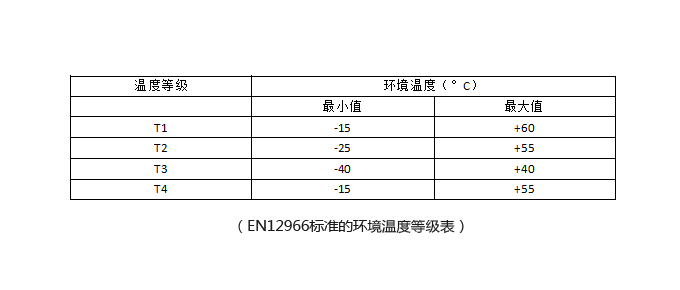

（三）溫度 Temperature Test

根據EN12966標準，針對高溫、低溫、濕熱、干熱的四個不同溫度狀態下對VMS進行測試，分為T1、T2、T3、T4四個等級，符合各等級特定標準的VMS，視為測試通過。

隨著城市交通管理的日益成熟，作為信息顯示設備的可變信息情報板廣泛運用在高速公路、城市道路和一般道路中。EN12966標準給出了歐盟在可變信息情報板領域的技術發展方向，在提升產品的應用效果和價值拓展上發揮著重要的引導作用。

早在2014年，佛山市青松科技股份有限公司的交通情報板類全系列產品通過了歐盟EN12966中光學L3/R3/C2等級認證。青縱是國內較早一批獲得歐盟EN12966標準認證的高新企業之一，我們的可變信息情報板類產品獲得客戶的肯定與信賴，青縱以挪威Ryfast海底隧道為首的多個世界級交通工程項目向全球夯實青縱的品質根基。

案例參考：

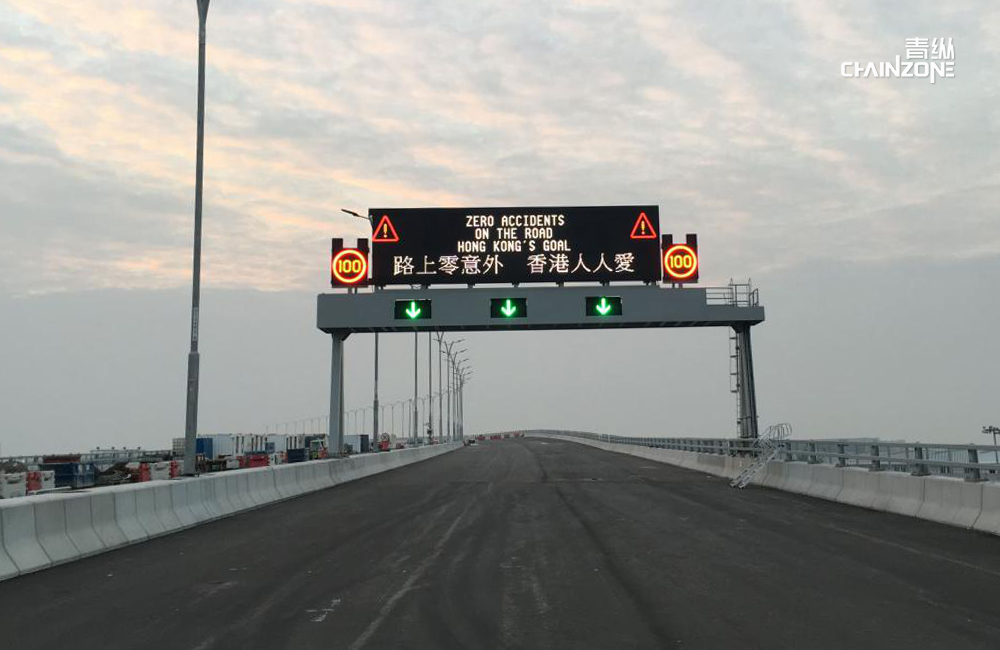

青縱作為港珠澳大橋香港段的交通信號系統解決方案服務商，我們?yōu)槠涮峁┝顺?span style="font-size: 16px; font-family: Calibri;">600套自主研發的智慧交通產品及系統解決方案

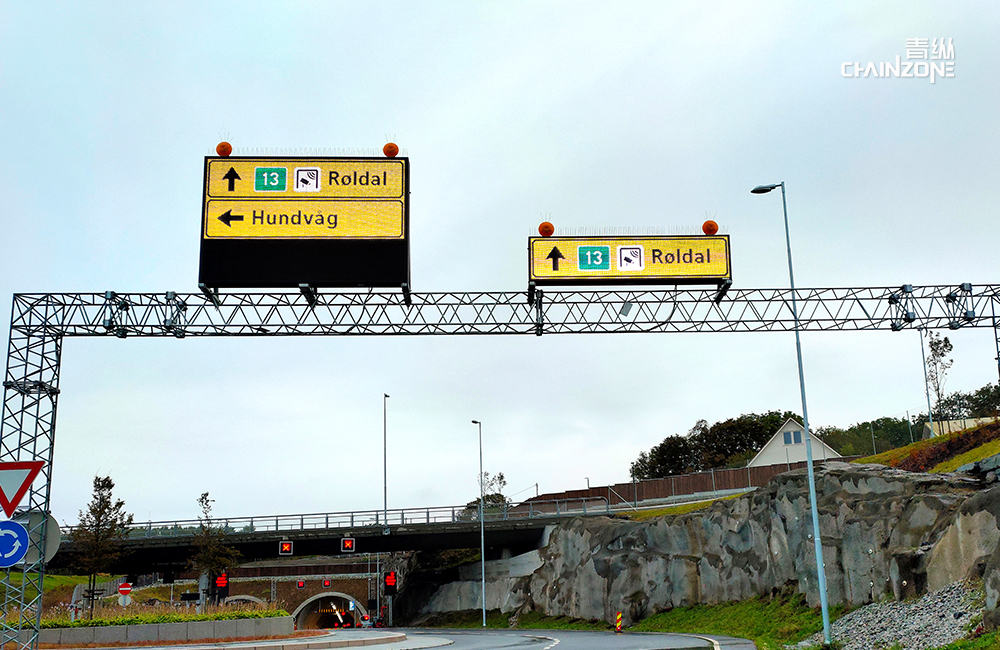

青縱為挪威海底隧道提供了逾2000套符合EN12966標準的智慧交通信號產品，為浩大的智慧交通項目添磚加瓦

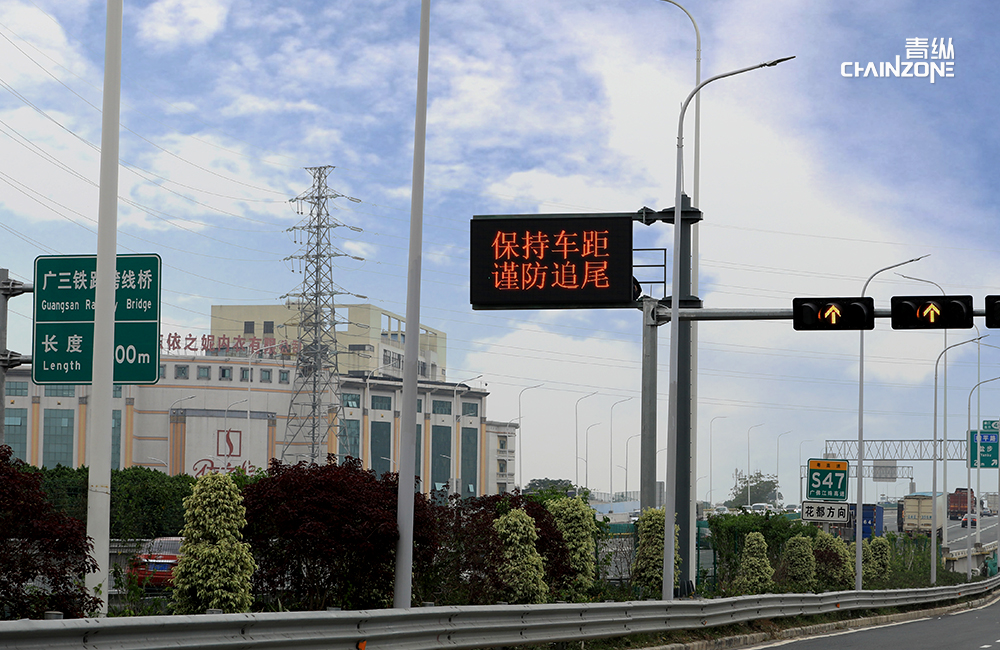

青縱為佛山一環提供了一系列的智慧交通信號產品及系統解決方案，為佛山“智”造助力賦能
